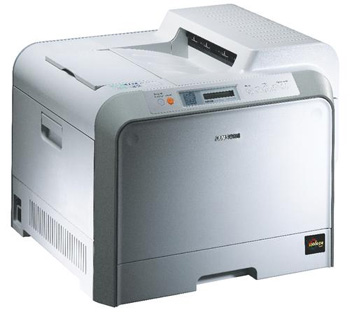

Samsung CLP-510
 Картридж Samsung CLP-510 |  Чип картриджа Samsung CLP-510 |
 рис.1 Снимите защитный кожух, выкрутив ПЯТЬ винтов. Четыре из них расположены сверху картриджа |  рис.2 Пятый винт расположен сбоку картриджа со стороны шестерни привода (белого цвета). Также, освободите эту сторону кожуха, поддев две защелки плоской отверткой как показано. |
 рис.3 Снимите крышку, как показано. Вы увидите небольшой удерживающий участок с клеем, но его можно повредить. Это не принесет вреда картриджу |  рис.4 СНЯТИЕ МАГНИТНОГО ВАЛА Снимите две фиксирующие скобы по бокам оси |
 рис.5 Снимите две шестерни по бокам вала. Они должны сниматься очень легко. |  рис.6 Снимите фиксирующую скобу с оси при помощи маленькой плоской отвертки |
 рис.7 Снимите с оси металлическую втулку при помощи отвертки как показано. Другой конец оси со втулкой должен оставаться на месте |  рис.8 Выдвиньте магнитный вал сначала вперед, а затем в сторону, как показано на рисунке |
 рис.9 Снимите металлическую защитную пластинку находящуюся сверху картриджа, выкрутив два винта как показано на рисунке |  рис.10 Не повредите элементы этого узла, так как будет сложно найти замену в случае поломки |
 рис.11 Откройте пробку бункера тонера и очистите его от остатков тонера |  рис.12 После очистки бункера тонера можно производить заправку новым тонером |
