Заправка картриджа HP 11A принтера LJ 2400 / 2410 / 2420 / 2430 (Q6511A)

Заправка картриджей HP Q6511A / Q6511X особенных сложностей в техническом плане не представляет, хотя есть нюансы - способы заправки картриджей Q6511A/Q6511X могут отличаться. Следует отметить, что в способах заправки картриджей от принтеров серии LJ2400 возможно много вариантов. В данной инструкции описываются основные моменты заправки Q6511A/Q6511X.

Примерный объём тонера на одну заправку - Q6511A- 300 грамм, Q6511X - 450 грамм.

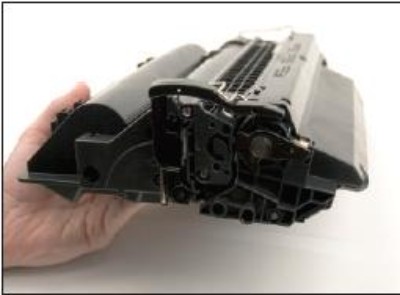

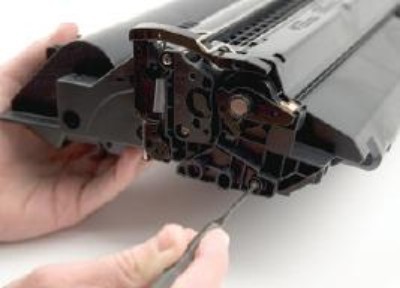

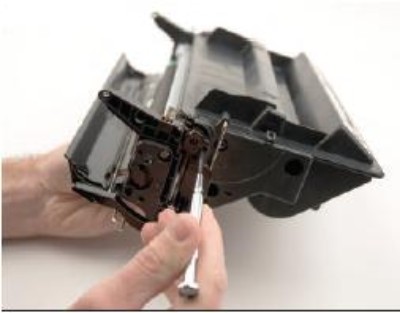

Расположите картридж как показано на рисунке. Для того чтобы разделить картридж на половинки нужно выбить две шпилькикартриджа (продавливаем их внутрь картриджа) - на рисунке показана первая шпилька

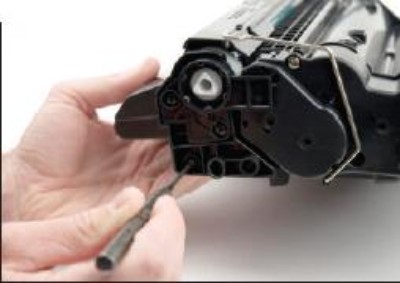

Выбиваем (продавливаем) вторую шпильку

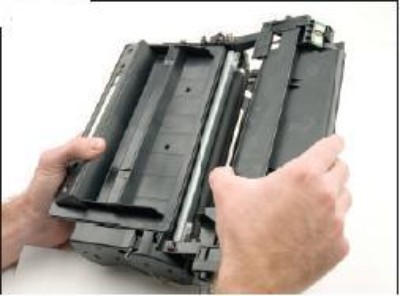

Разбираем тонер картридж на половинки

Вынимаем шпильку крепления фотобарабана.

Здесь показано расположение пружины картриджа

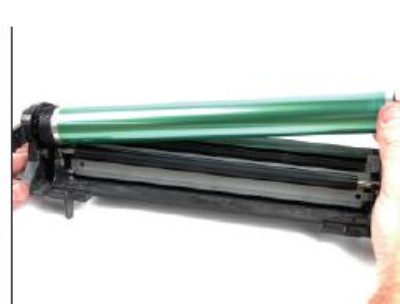

Снимаем фотобарабан с тонер-картриджа.

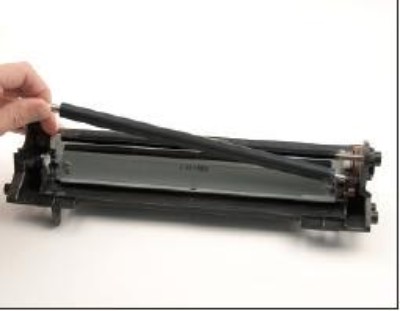

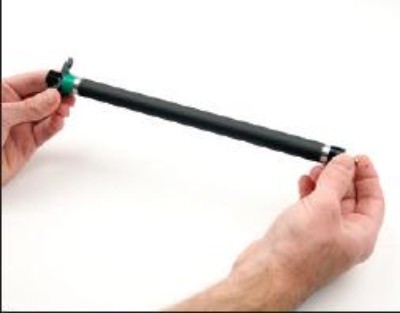

Снимаем коротрон (вал первичного заряда)

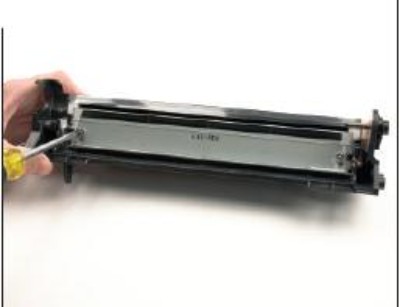

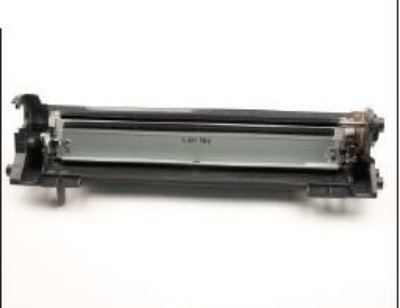

Снимаем ракель - откручиваем два винта по бокам, как показано на рисунке

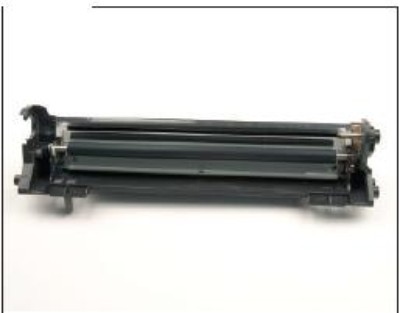

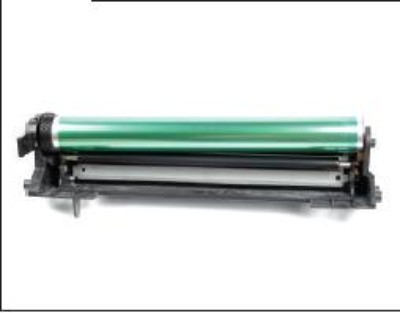

Под ракелем у q6511 находится бункер отработки - его чистим от старого и отработанного тонера. Затем ставим ракель на место, прикрутив оба винта по бокам.

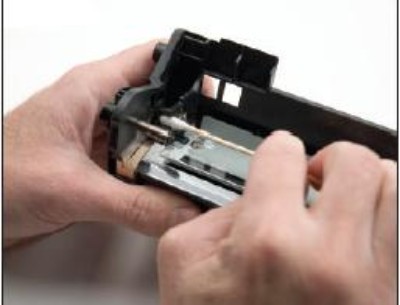

Чистим контакты коротрона

Ставим коротрон на место.

Ставим фотобарабан на место, провернув его и убедившись что все работает должным образом.

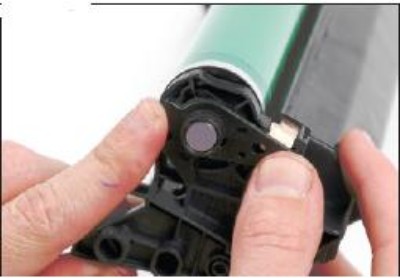

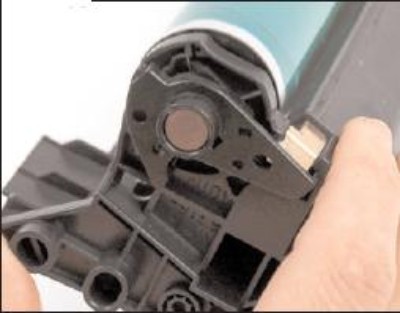

Центрируем ось фотобарабана с защитным кожухом картриджа

Правильное положение в сборе

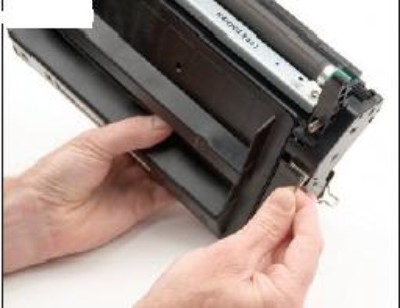

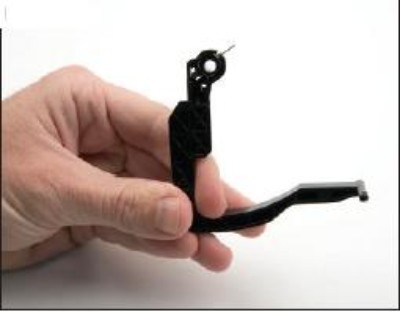

Снимаем защитную шторку фотобарабана заправляемого картриджа

Снимаем пружину

Снимаем пружину

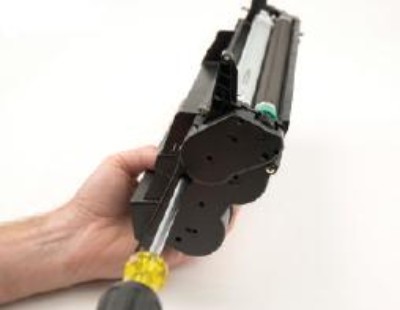

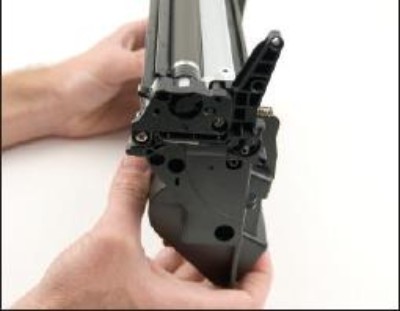

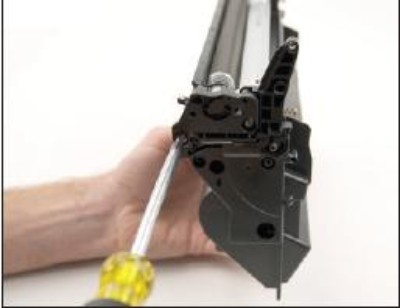

Откручиваем два винта

Откручиваем два винта и постепенно добираемся до бункера с тонером.

Снимаем ролик

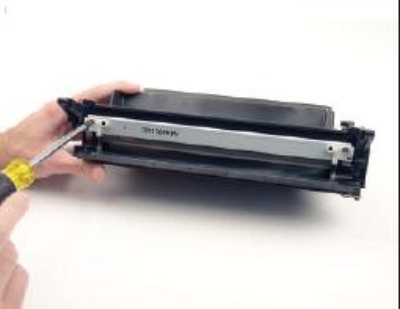

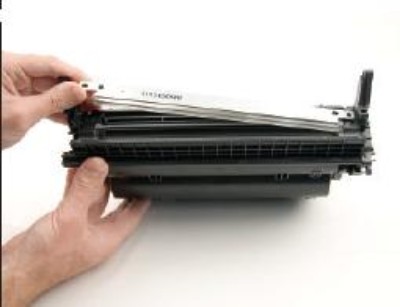

Открутив два винта снимаем чистящее лезвие

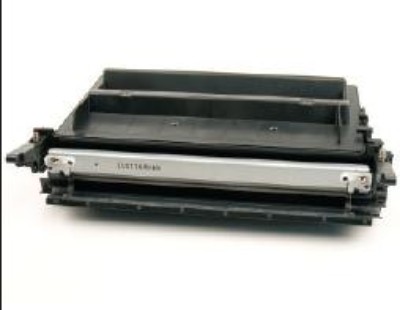

Заправим картридж тонером через снятое лезвие

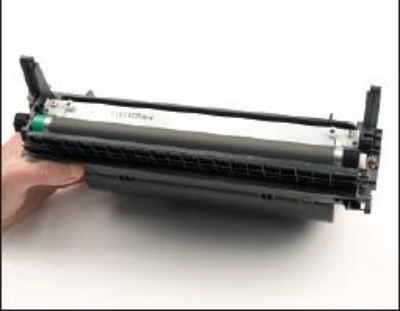

После заправки картриджа тонеромустановим чистящее лезвие обратно, закрутов два винта по бокам.

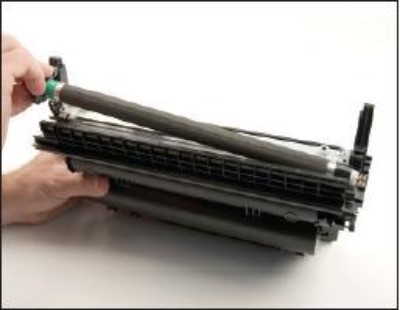

Провернем ролик с зеленой втулкой и убедимся что все работает должным образом

Установим ролик на место

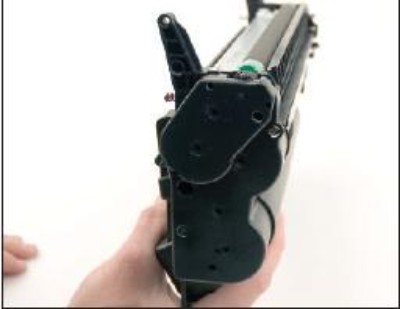

Собираем картридж в обратной последовательности

Собираем картридж в обратной последовательности

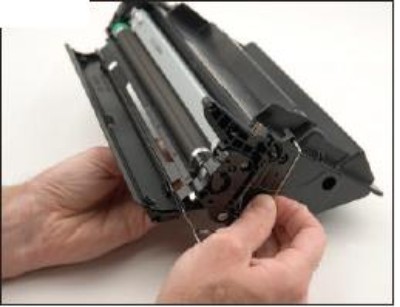

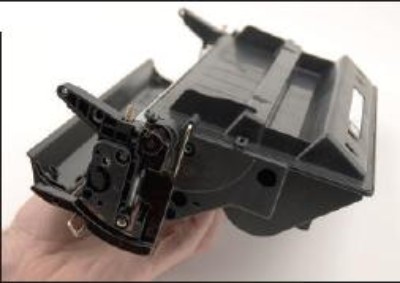

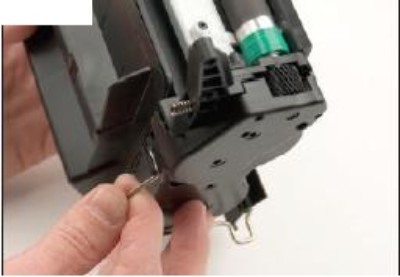

Установите пружину защиты фотобарабана сначала с одной стороны картриджа

А потом с другой

Проверим работоспособность защитного кожуха картриджа

Картридж Q6511A / Q6511X в сборе

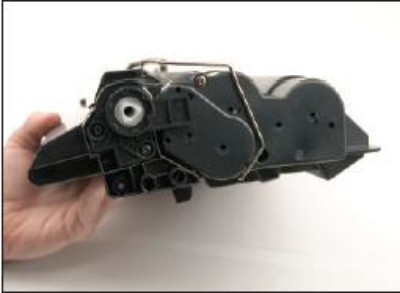

Вид Q6511A / Q6511X сбоку
