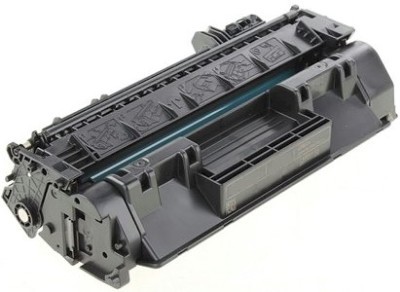

Заправка картриджа HP 80A принтера LJ Pro 400/ M425/ M401 (CF280A)

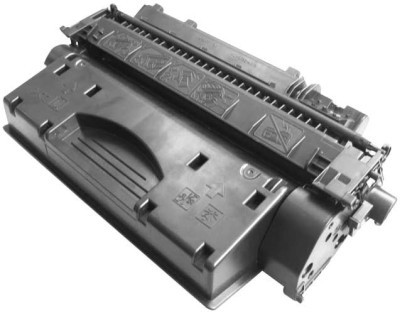

Инструкция по заправке картриджа HP CF280A (HP 80A) и CF280X (HP 80X) для HP LaserJet M401 Pro 400, M401dn, M425 Pro 400 MFP, M425dn, M425dw.

Снимаем шторку, аккуратно извлекая ее из пазов, поддевая отверткой. Запоминаем как стояла пружина.

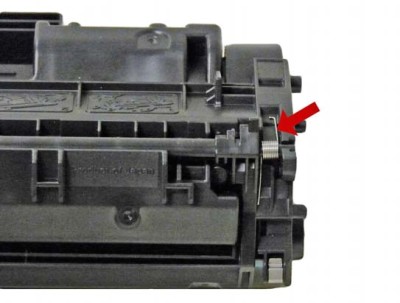

Положение пружины до снятия шторки. Запоминаем.

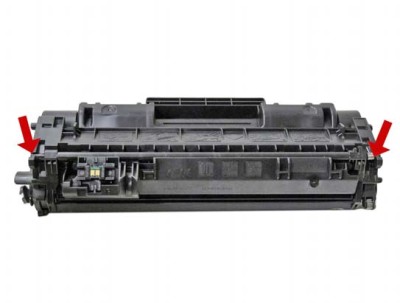

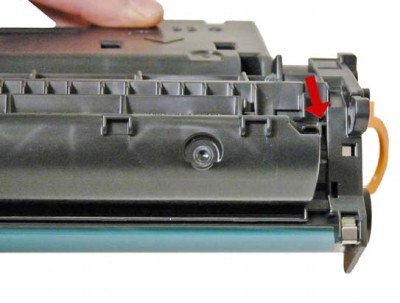

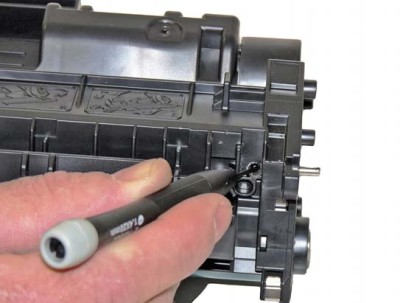

Данный картридж состоит из двух половинок. Чтобы их разъединить их, извлекаем стальные штифты по бокам картриджа. Для этого проделываем отверстия паяльником или сверлом (см. фото).

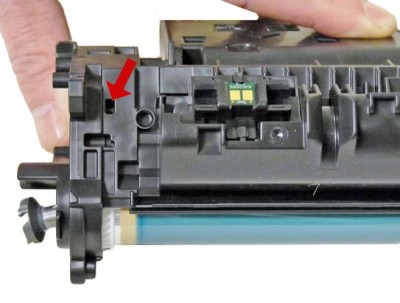

Отверстия распологаются так, чтобы через них можно было выдавить штифты наружу.

Выдавливаем штифты.

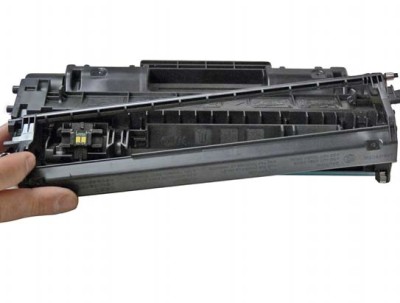

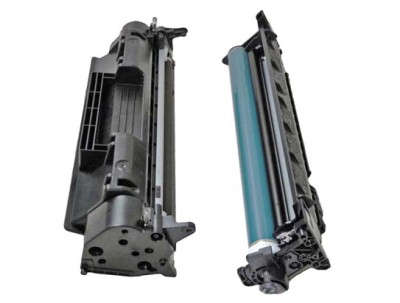

Разъединяем картридж на две половинки.

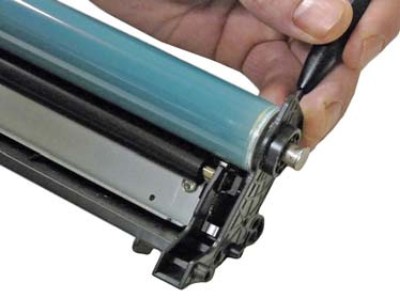

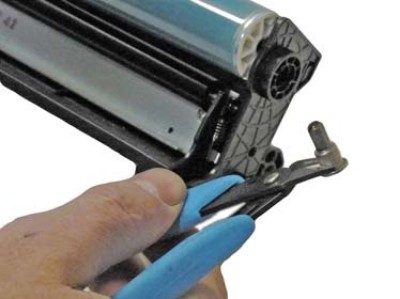

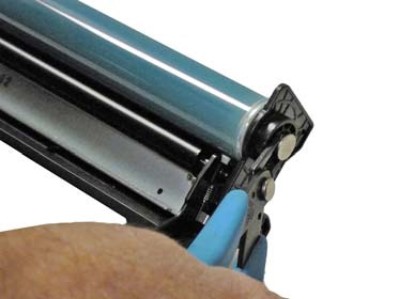

Теперь нам нужно снять фотобарабан. Для этого выталкиваем штифт плоской отверткой, полностью вытаскивая его плоскогубцами.

Смазку с этого штифта не трогаем. Если она кончилась, наносим токопроводящую смазку заново.

На фото смазки почти нет. Смазываем штифт и убираем в сторону.

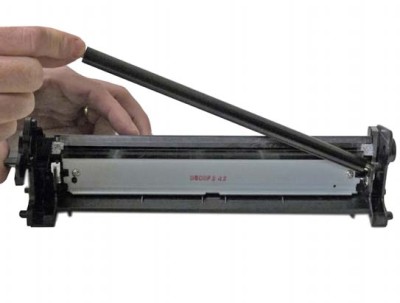

Далее извлекаем вал первичного заряда, чистим его влажной тряпочкой, сушим и убираем на чистую поверхность. Один кончик со стороны контакта (черное посадочное место) смазываем токопроводящей смазкой.

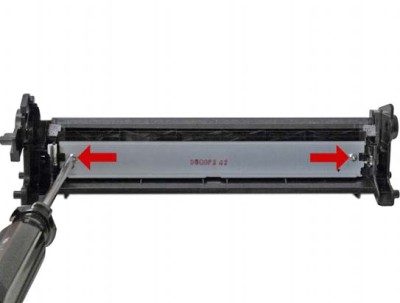

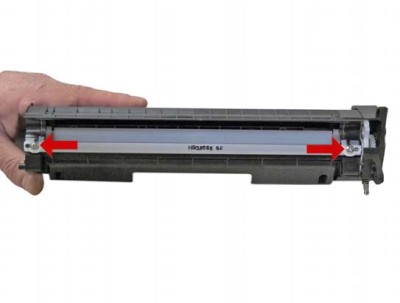

Откручиваем два винта и снимаем чистящее лезвие, чистим его влажной тряпочкой, сушим. Смазываем кромку лезвия тальком или тонером. Удаляем весь отработанный тонер; устанавливаем лезвие на место.

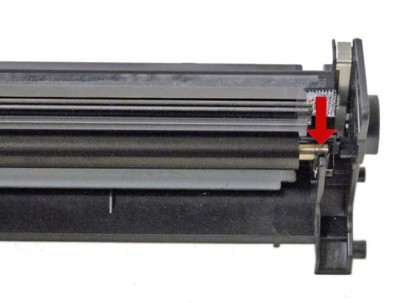

Устанавливаем на место вал заряда, смазав то место, которое на фото показано красной стрелкой.

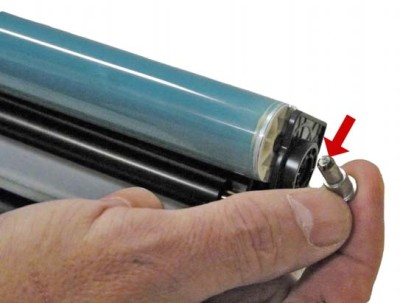

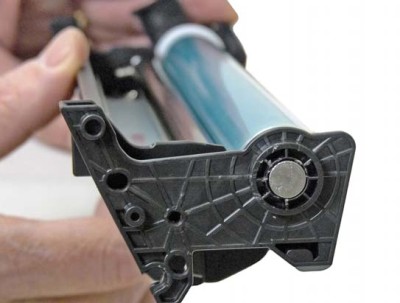

Устанавливаем фотобарабан на место, немного покручивая его: со стороны железного хвостовика он может входить туговато. Смазываем штифт в месте, которое показано красной стрелкой.

Устанавливаем штифт.

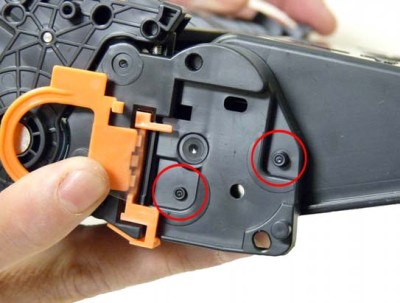

Переходим ко второй части картриджа. Нам нужно снять его боковую часть. Она держится на пластмассовых заклепках.

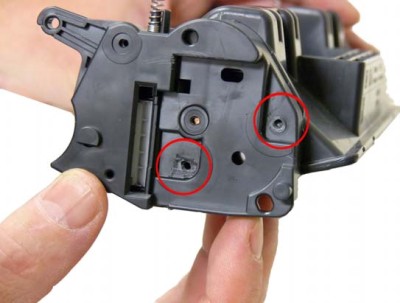

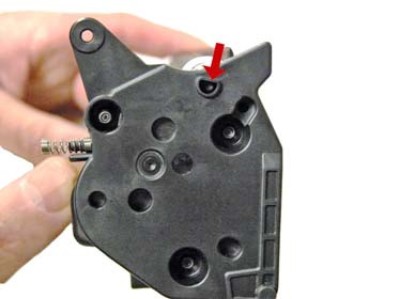

Высверливаем все клепки, которые держат боковушку тонким сверлом, чтобы потом туда вкрутить винтики или саморезы.

Снимаем боковушку.

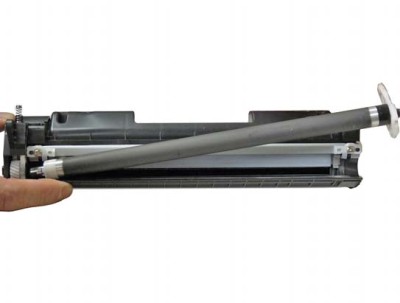

Теперь мы можем извлечь магнитный вал. Чистим его. Смазываем контакты.

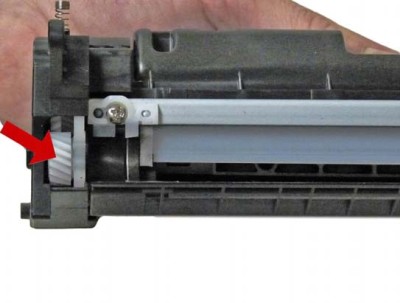

Вытаскиваем шестеренку, т.к. она может вылететь и потеряться.

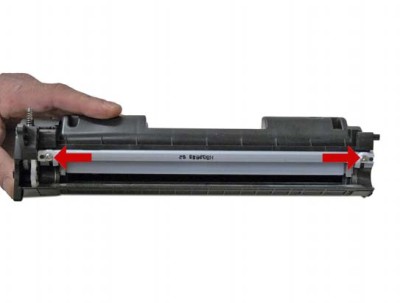

Откручиваем два винта и вытаскиваем дозирующее лезвие, моем его или протираем влажной тряпочкой, сушим. Не потеряйте белые пластмассовые накладочки.

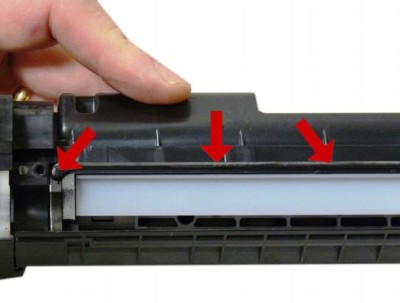

Чистим посадочные места магнитного вала.

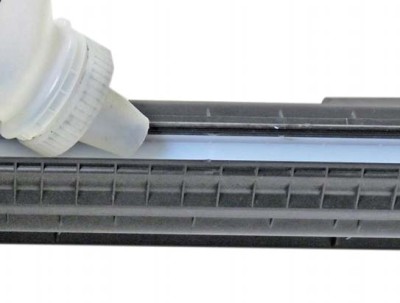

Засыпаем тонер для HP в узкую щель.

Устанавливаем на место дозирующее лезвие.

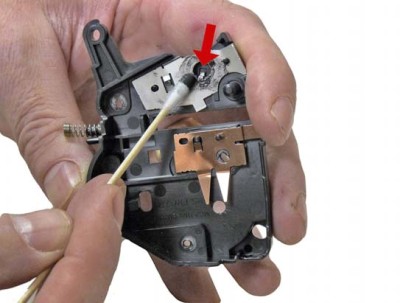

Смазываем контакты как показано на фото.

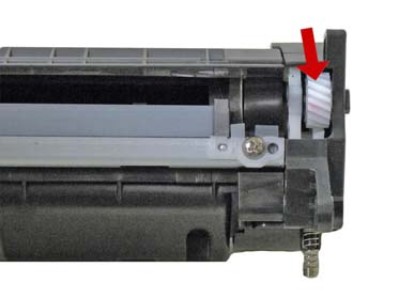

Устанавливаем на место шестеренку.

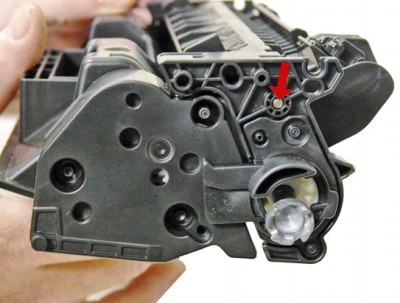

Устанавливаем магнитный вал. Следите за тем, чтобы штырек-полумесяц вала попал в отверстие.

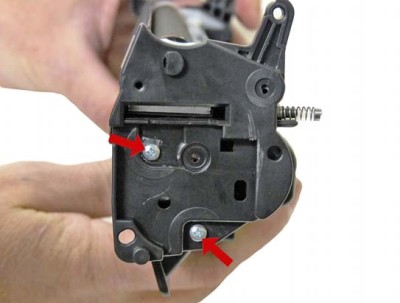

Устанавливаем боковушку и вкручиваем винтики или саморезы.

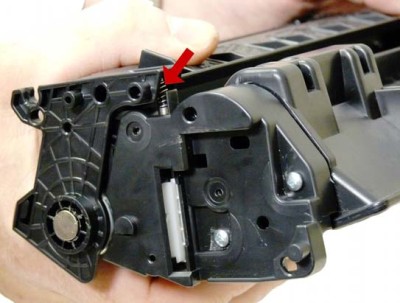

Совмещаем две половинки картриджа, пружина должна стоять ровно.

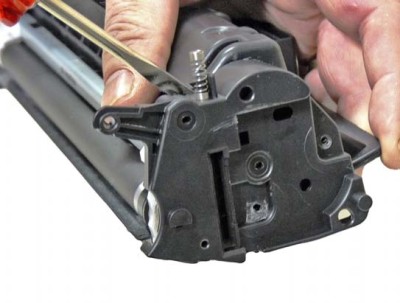

Устанавливаем на место штифты.

Устанавливаем на место шторку.

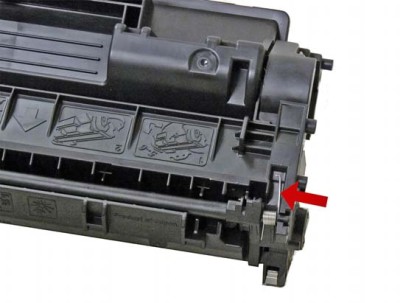

Взводим пружину как было до разборки.

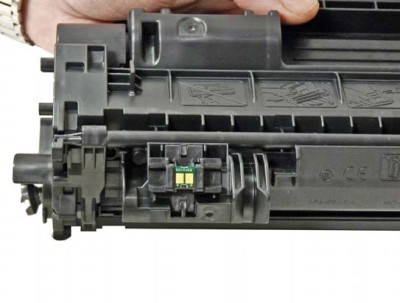

Чип как правило не меняется: принтер/компьютер будет "ругаться", что картридж закончился, но позволит нам печатать дальше. Картридж заправлен.
